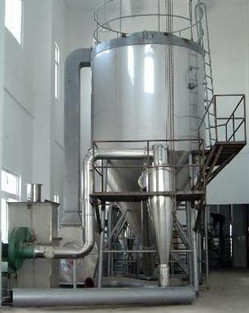

BLPG系列闭路循环喷雾干燥机

闭式循环喷雾干燥系统（可选择压力喷雾或离心喷雾）是在密闭的环境下工作，干燥介质为惰性气体，一般为N2,适用于有机溶剂的物料干燥有毒气的物料或干燥过程中易发生氧化的物料的干燥；该系统采用惰性气体作为循环气体，对干燥的物料具有保护作用，循环气体经历载湿、去湿的过程，介质可重复使用；氮气经加热器加热后进入干燥塔，液体物料经螺杆泵输送至离心喷头处，液体被高速循环的雾化器雾化成液滴，在干燥塔内完成热质交换过程，被干燥后的粉状物料从塔底排出，被蒸发的有机溶剂气体在风机负压的压力下，把夹在气体中的粉尘经旋风分离器、喷淋塔除尘后饱和的有机溶剂气体经冷凝器冷凝成液体排出冷凝器，不凝性气体介质连续加热后作为干燥载体在系统内重新循环使用。而常规的普通的离心喷雾干燥是通过不断的送、排风达到排湿的目的，这也是防爆型闭式离心喷雾干燥设备与普通离心喷雾干燥设备的一个明显区别；干燥系统内干燥介质为N2，内部为正压操作，保持一定的正压值，如果内部压力下降，由压力变送器来自动控制N2进量，保证系统压力平衡。工作原理闭路循环喷雾干燥系统是在密闭的环境下工作，干燥介质为惰性气体，一般为N2，适用于有机溶剂的物料干燥有毒气的物料或干燥过程中易发生氧化的物料的干燥。氮气经加热器加热后进入干燥塔，液体物料经螺杆泵输送至离心喷头处，液体被高速旋转的离心雾化器雾化成液滴，在干燥塔内完成热质交换过程，被干燥后的粉状物料从塔底排出，被蒸发的有机溶剂气体在风机的作用下，把夹在气体中的粉尘通过旋风分离器、喷淋塔除尘后，饱和的有机溶剂气体经冷凝器冷凝成液体排出冷凝器，不凝性气体介质被连续加热后作为干燥载体在系统内重新循环使用。而常规的普通的离心喷雾干燥是通过不断的送风、排风达到排湿的目的，这也是防爆型闭式离心喷雾干燥设备与普通离心喷雾干燥设备的一个明显区别； 其中，干燥系统内干燥介质为N2，内部为正压操作，保持一定的正压值，如果内部压力下降，由压力变送器来自动控制N2进量，保证系统压力平衡。由于，采用N2之类惰性气体作为循环气体，对干燥的物料具有保护作用，循环气体经历载湿、去湿的过程，介质可重复使用。优势(1)封闭系统各管道的连接采用*的密封结构，密闭性好，可确保系统在0.2MPa的压力下无泄漏，热效率高；(2)采用惰性的氮气为干燥介质气体，防毒、防氧化、防爆炸，气体经载湿、去湿后可重复循环使用；(3)系统中配有干燥料液的溶剂的冷凝系统和回收系统可以使干燥料液中的溶剂得以通过二次处理可以循环使用，在封闭状态和氮气环境下热态完成物料的干燥（溶媒脱除）并通过冷凝器回收溶媒，整机的安全性高。同时，设备为全密闭式设计，物料回收率高，此设备系统的收率之高是其他型式干燥器所达不到的。主要技术指标：干粉物料回收率≥95%，产品残余溶剂≤2%，从而大大的降低了生产成本；(4)干燥速度十分迅速，料液经喷雾后，表面积增大，在高温气流中，瞬间就可以蒸发掉95%-98%的水分，完成干燥时间一般仅需5-40sec左右；(5)喷雾干燥通常用于处理湿含量40%-60%的溶液，能一次干燥成粉状产品，大部分产品干燥后不需要再进行粉碎和筛选，从而减少了生产工序，简化了生产工艺流程。同时，产品具有良好的分散性、流动性和溶解性，由于干燥过程是在空气中完成的，产品在本能保持与液滴相近似的球状，具有良好的流动性。(6)设备具有系统压力在线测试装置、氧气浓度在线检测控制装置及在位清洗装置；(7)设备控制系统采用人机界面，即PLC+触摸屏控制，工艺流程图动态显示。产品的粒度、松密度、水分在一定范围内，可用改变操作条件进行调整，控制比较方便。闭路循环离心喷雾干燥机的应用(1)物料中的湿分为有机溶剂而需要回收；(2)固体中所含溶剂与空气接触时有些燃烧或爆炸的危险；(3)在干燥过程中固体遇氧气结触时易被氧化；(4)干燥中防止细菌的混入；(5)干燥后有异味或有毒成分排出对环境有污染；
