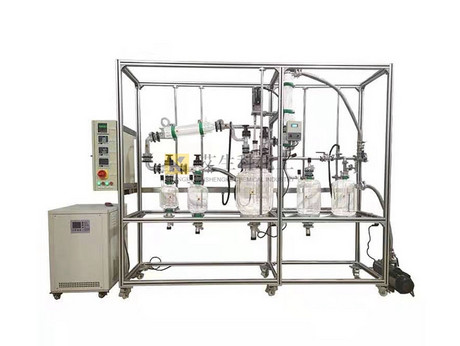

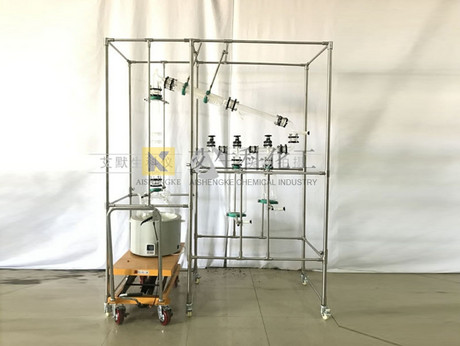

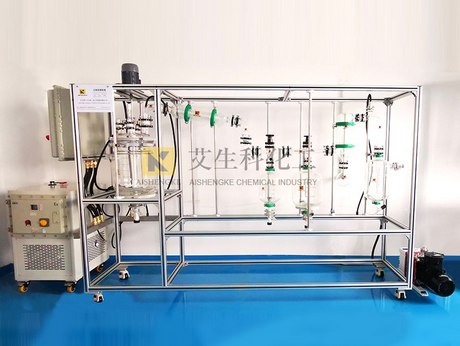

普版玻璃精馏实验装置
一、概述：
普通版小容量玻璃精馏装置由四口烧瓶、电加热套、真空保温精馏塔、精馏头、真空输接管、接收瓶组成，回流比调节由我公司开发的CSY-Ⅰ型回流比控制器来控制出料、回流的比例，调节方式为固定比例式调节，玻璃部件连接方式采用标口形式。
普版精馏装置，可作为常、减压精密精馏小试实验，减压精馏适用范围为0～0.098MPa,塔釜温度控制在0～300℃之间。
普版精馏塔分为刺型精馏塔、不保温型单层玻璃精馏塔、真空镀银保温精馏塔、加厚型真空保温精馏塔，塔径有14mm、19mm、24mm、29mm、34mm、共5种，有效填料高度常规分为500mm、700mm、1300mm两种，根据实验要求如果需要更高的塔高，可以根据客户要求来定制或者将两根现有规格的塔串联，普版精馏塔全部采用标口连接。
手调精馏头分为5221和5223两种形式，5221型精馏头为活芯式，该精馏头有两个部分组成，结构比较简单，能在减压情况下调换接受瓶，回流比采用活塞控制，也可以通过转动冷凝管开控制回流的比例；5223型精馏头为封闭式，该精馏头结构紧凑，蒸汽上升管具有保温套，同样可以在减压情况下调换接收瓶，特别适合于分馏含水份的物质。
真空取样输接器，冷却后流出的物料经真空输接器流入组分分配器到达接受瓶，在真空输接器下部装有取样器，取样时关闭取样瓶侧阀，打开取样开关，取样结束后关闭取样阀，打开取样瓶放空开关取下即可。
普版精馏实验装置参数配置表：
| 四口烧瓶反应釜 | 精馏塔口径 | 5225精馏头接口 | |||
| 容积 | 主口（标口） | 副口（标口） | 标口 | 主口（标口） | 副口（标口） |
| 250ml | 14*1 | 14*3 | 14 | 14 | 14 |
| 500ml | 19*1 | 19*3 | 19 | 19 | 19 |
| 1000ml | 24*1 | 24*1/19*2 | 19 | 19 | 19 |
| 2000ml | 29*1 | 24*1/19*2 | 29 | 29 | 19 |
| 3000ml | 34*1 | 24*2/19*1 | 34 | 34 | 24 |
| 5000ml | 40*1 | 24*3 | 40 | 40 | 29 |
×
